含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净气进入净气室，再经净气室排气口，由风机排走。粉尘积附再滤袋的外表面，且不断增加，使布袋除尘器的阻力不断上升，为使设备阻力不超过1200Pa，布袋除尘器能继续工作，需定期清理滤袋上的粉尘。清灰是由程序定时顺序启动脉冲阀，使气包内压空气（0.5~0.7MPa），由喷吹管孔眼喷出（称一次风）通过文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋再瞬间急剧膨胀，并伴随着气流的反方向作用抖落粉尘，达到清灰的目的。

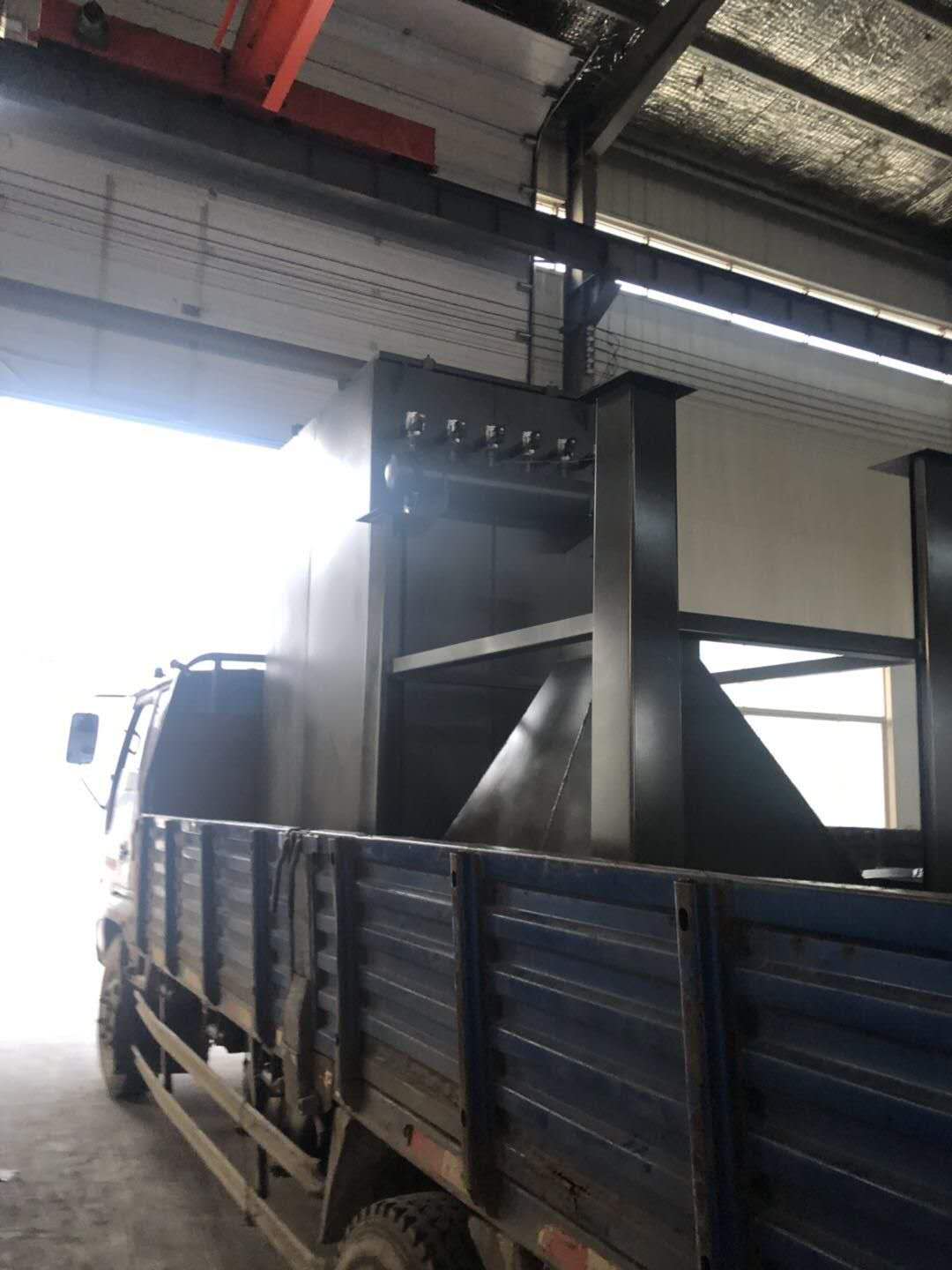

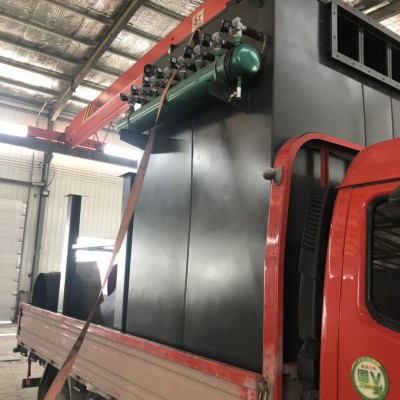

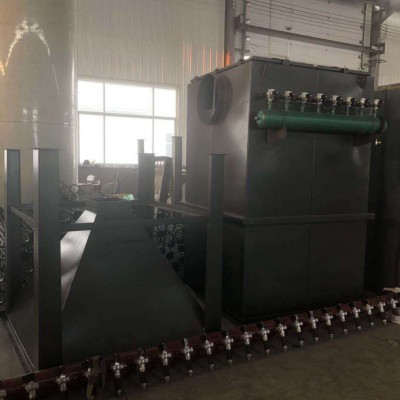

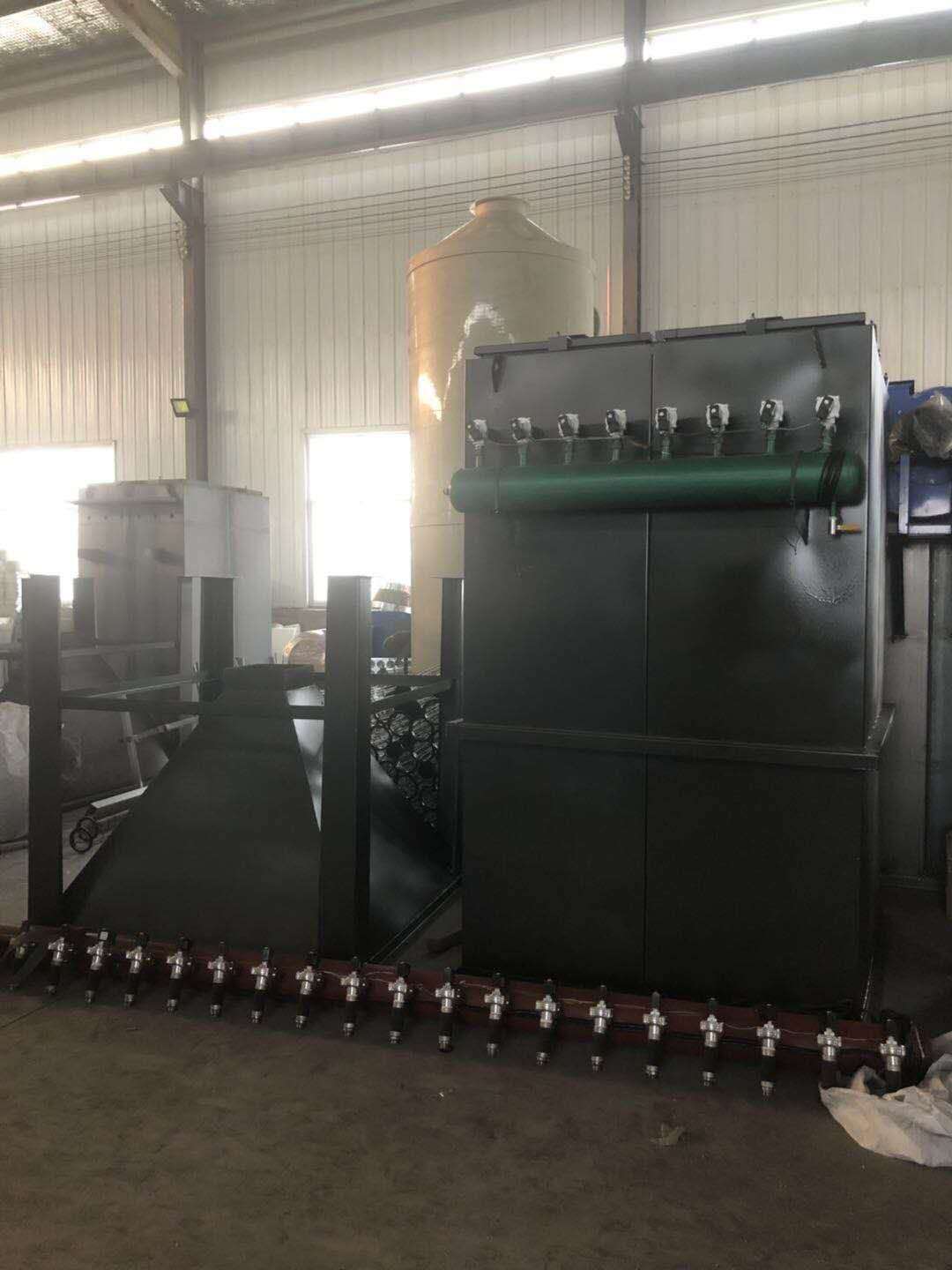

单机脉冲式布袋除尘器 工业粉尘处理环保净化设备厂家
